Merkinnän tekeminen pohjakuvaan (kohteen tarkastuksella)

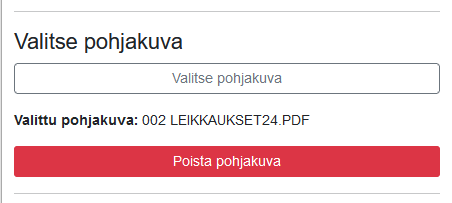

Mikäli organisaatiolla on käytössään Kohteen tarkastukset plus -moduuli, niin tarkastuspohjissa voidaan hyödyntää Pohjakuva -tyyppistä kenttää. Tämä mahdollistaa piirtämisen pdf-tiedostoon. Kohteen tarkastuksella käytettävä pohjakuva pitää valita tarkastusta aloitettaessa kohteen dokumenteista Valitse pohjakuva -painikkeella (näkyy vain, jos valittu tarkastuspohja käyttää pohjakuvatoimintoa).

Jos tarkastusta tehdessä vastaan tulee Pohjakuva -tyyppinen kenttä, niin toiminto toimii seuraavasti:

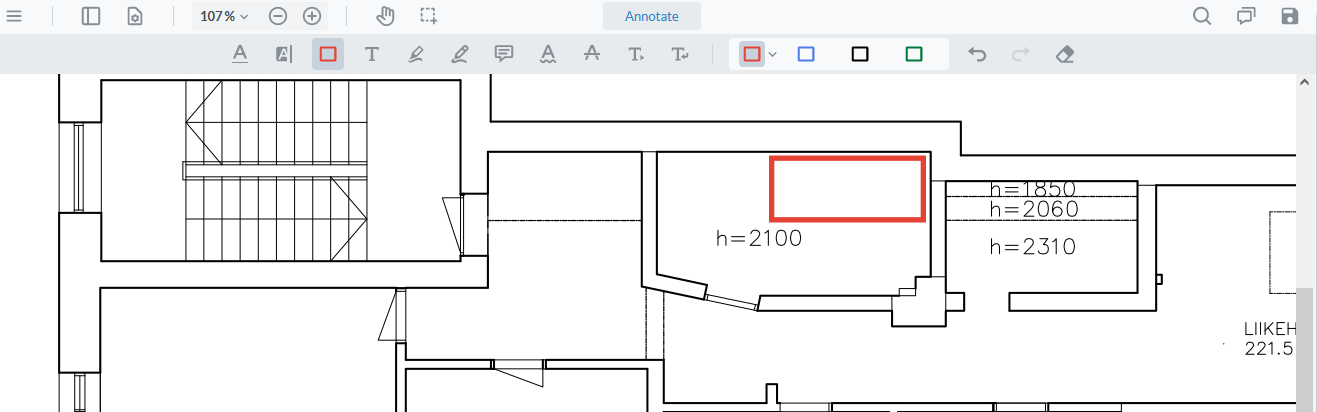

Piirrä pohjakuvaan -painikkeesta pohjakuva avautuu uuteen välilehteen. Voit piirtää merkinnän pohjakuvaan hyödyntämällä työkalun piirtotoimintoja. Esimerkiksi piirtomuotoa vaihtamalla, voidaan piirtää kuvaan suorakulmioita (rectangle). Lisävalinnoilla voit vaihtaa esim. viivan paksuutta ja väriä. Piirrä valitulla piirtotavalla kuvaan haluamasi merkintä tai merkinnät havaintoon liittyen. Voit myös poistaa merkinnän valitsemalla piirretyn alueen ääriviivan, jolloin alue aktivoituu ja käyttää esimerkiksi näppäimistön delete-painiketta tai esiin tulevaa roskakori -painiketta, ja tämän jälkeen piirtää merkinnän uudelleen. Kun havaintoon liittyvä merkintä tai merkinnät on piirretty, ne tallennetaan kuvaan oikean yläkulman levyke -painikkeella.

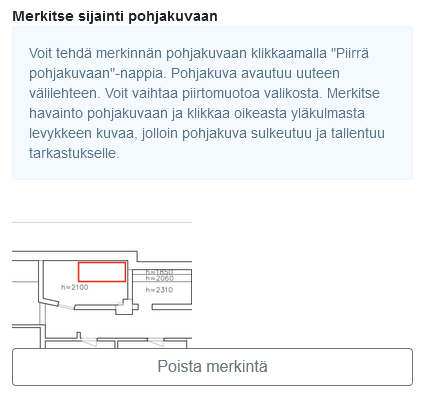

Välilehti sulkeutuu ja näkymä palaa tarkastuslomakkeelle, jossa näkyy esikatselukuva tehdystä merkinnästä (zoomattuna automaattisesti merkinnän alueelle). Poista merkintä -painikkeella voi poistaa tehdyn merkinnän, jolloin painike muuttuu uudelleen piirrä pohjakuvaan -painikkeeksi. Kun havainnon muut mahdolliset tiedot on täytetty, voit tallentaa sen.

Tarkastuksen täytön lopettaminen siirtää näkymän takaisin tarkastuksen yhteenvetonäkymään. Pohjakuvaan tehdyt merkinnät näkyvät esikatelukuvana jokaisella havainnolla. Esikatselukuvaa klikkaamalla piirroksen saa auki katselunäkymään (avautuu uudelle välilehdelle).

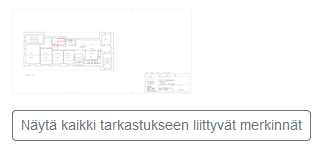

Tehdyistä merkinnöistä voi tehdä tarkastuskohtaisen yhteenvetokuvan Näytä kaikki tarkastukseen liittyvät merkinnät -painikkeella. Yhteenvetokuvan saa suuremmaksi klikkaamalla esikatselukuvaa, joka avautuu katselunäkymään (avautuu uudelle välilehdelle).

Jos havainnosta luodaan jatkotoimenpide, esimerkiksi palvelupyyntö, niin pohjakuvaan tehty piirros (kuvatiedostona, png) tulee mukaan liitteenä.
